焊槍/焊把

BT3510V-30 超低飛濺焊槍 OTC原裝正品焊把

在線訂購

原裝 OTC DAIHEN 氣保焊槍 BT3510V-30 / BT3510V-45 / BT3510V-60 產品詳解

OTC DAIHEN BT3510V系列 是一款高性能空冷氣保焊槍，常用于半自動及自動化焊接作業。該系列包含三種長度規格：BT3510V-30（3.0米）、BT3510V-45（4.5米）、BT3510V-60（6.0米），可滿足不同作業半徑需求。以下為產品實拍及分解圖，并附全套零部件型號，方便您查閱與采購。

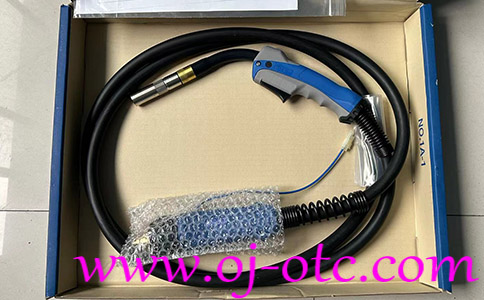

OTC DAIHEN BT3510V-30 氣保焊槍整體外觀

?? 產品特點

原裝進口品質：日本 OTC DAIHEN 原廠生產，耐用穩定，適用于嚴苛工業環境。
三種長度可選：3.0m / 4.5m / 6.0m，適配不同作業范圍，靈活方便。
大電流承載：額定電流350A（空冷），適合中厚板碳鋼、不銹鋼等焊接。
模塊化設計：噴嘴、導電嘴、送絲管等易損件更換快捷，降低維護成本。
人體工學手柄：手柄套件設計貼合手型，長時間操作不易疲勞。

?? 分解圖及零部件型號

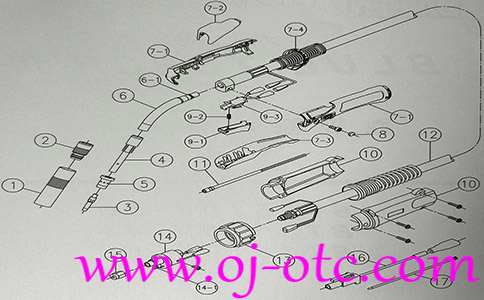

OTC DAIHEN BT3510V-30 焊槍分解圖及各部件編號

根據上圖編號，對應零部件名稱及型號如下（不同長度焊槍的送絲管、電源線套件型號有所區別）：

1. 噴嘴 —— 型號：U4167G01

2. 絕緣體 —— 型號：U4167L00

3. 導電嘴 —— 型號：K980C26

4. 導電嘴座 —— 型號：U4167G03

5. 分流體 —— 型號：U4167G02

6. 焊槍體 —— 型號：U6196B00

6-1. O型圈 —— 型號：3574-001

7. 手柄套件 —— 型號：U6256C00

7-1. 把手 —— 型號：U6256D00

7-2. 手柄（上部） —— 型號：U6196H03

7-3. 手柄（下部） —— 型號：H6196H04

7-4. 鎖環 —— 型號：U6196H05

8. 焊槍絕緣帽 —— 型號：U5341G01

9. 焊槍開關 —— 型號：U6190T00

9-1. 焊槍開關組件 —— 型號：U6190T01

9-2. 焊槍開關組件 —— 型號：U6190T02

9-3. 焊槍開關組件 —— 型號：U6190Q00

10. 電纜支架（帶螺釘） —— 型號：U6190S00

11. 送絲管（按長度）
   3.0米焊槍用：U4170H02
   4.5米焊槍用：U6194L00
   6.0米焊槍用：U6195L00

12. 電源線套件（按長度）
   3.0米焊槍用：U6249K00
   4.5米焊槍用：U6250K00
   6.0米焊槍用：U6251K00

13. 連接器 —— 型號：U4167F03

14. 連接器 —— 型號：U4167E00

14-1. O型圈 —— 型號：3570-125

15. 螺母 —— 型號：U4167G06

16. 接頭 —— 型號：U5365P00

17. 粘合劑 —— 型號：100-1570

?? 購買與服務

以上為 OTC DAIHEN BT3510V系列 焊槍的分解圖及零部件型號介紹。我公司作為 OTC DAIHEN 指定代理商，長期供應全系列原裝焊機、機器人及焊接備件，所有配件保證原裝正品。同時提供專業的維修服務：安徽本地（合肥、蕪湖、馬鞍山、淮南等）可當天上門，外省可遠程技術指導。

?? 咨詢電話 / 微信：180-9663-1656　?? 郵箱：15305667776@163.com（唯一指定郵箱）

歡迎新老客戶來電咨詢，或加微信交流焊接工藝與設備維護經驗。
